НАПАРНИК... КОЛЕСО

Вероятно, у многих на садовых участках есть носилки. Однако воспользоваться ими подчас невозможно - нет напарника. В этом случае выручить может приставное колесо, с помощью которого носилки за минуту превращаются в тачку.

Изготовление приспособления не потребует никаких дефицитных материалов. Самое важное - это колесо. Наиболее подходящее для этой цели - диаметром 350...450 мм и с шириной обода 80...100 мм. Можно, например, поискать колесо от отживших свой век сельскохозяйственных машин; но не слишком сложно изготовить его и самостоятельно, приварив к диску из листового металла толщиной 3-4 мм ступицу и обод. Далее необходимо выточить на токарном станке две втулки из материала, обладающего низким коэффициентом трения (типа фторопласта, капролона). Ось лучше сделать из стального прутка, но вполне приемлемо использование подходящего по диаметру болта. Остается изготовить кронштейны. Для этого нужно приварить к двум отрезкам стального «уголка» (их длина зависит от расстояния между ручками носилок) с одной стороны трубы длиной по 200...250 мм и диаметром 42...51 мм (по диаметру ручек носилок), а с другой - ушки, сделанные из стальной полосы толщиной 4...5 мм и имеющие отверстия под ось колеса.

Никаких дополнительных креплений кронштейнов к ручкам носилок не требуется. Если трубы плотно надеваются на ручки, то есть гарантия, что груз будет доставлен точно по назначению.

С. БЕССМЕРТНЫХ, г. Сибай, БАССР

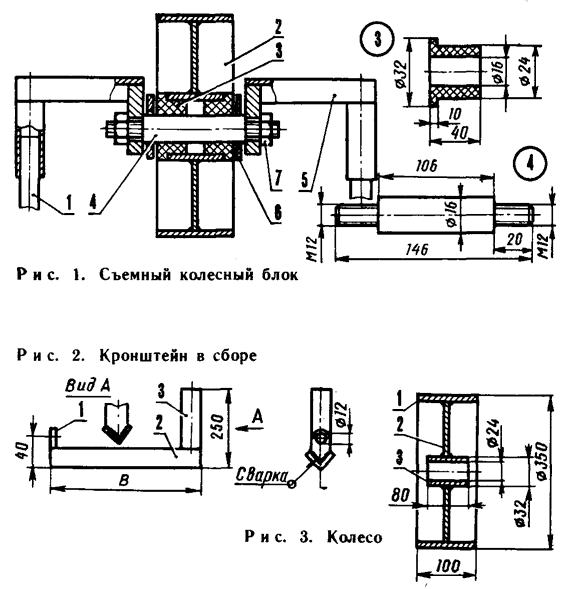

Рис. 1. Съемный колесный блок: 1 - носилки, 2 - колесо, 3 - втулка (2 шт., фторопласт), 4 - ось (сталь), 5 - кронштейн (2 шт.), 6 - шайба (2 шт.), 7 - гайка М12 (2 шт.).

Рис. 2. Кронштейн в сборе: 1 - ушко (сталь, толщина 4...5 мм), 2 - кронштейн (стальной «уголок»), 3 - держатель ручки носилок (стальная труба Ø42...51 мм), В - размер по месту.

Рис. 3. Колесо: 1 - обод (сталь, толщина 3...5 мм), 2 - диск (сталь, толщина 3...5 мм), 3 - ступица (стальной кругляк Ø32 мм).

Чертежи для печати

Источник: "Моделист-Конструктор" 1990, №10
