ДРЕЛЬ-КОСИЛКА

У каждого садовода наряду с покупными приспособлениями всегда есть и самодельные. Особенно удобные, производительные, прикладистые, какие не приобретешь ни в одном магазине. Вы тоже можете пополнить свой арсенал инструментов. Простые, но эффективные орудия труда садовода и огородника, которые можно сделать за несколько вечеров, мы предлагаем в этом номере.

* * *

Возможности электродрели как универсального привода для многих домашних станков и приспособлений поистине неисчерпаемы. Совсем недавно мы опубликовали схему электрической косилки с двигающимися возвратно-поступательно ножами. Сегодня предлагаем еще одну косилку с тем же приводом, однако теперь с вращающимся ножом. Конструкция агрегата несложна, сделать его можно даже в условиях домашней мастерской, заменив точеные детали выгнутыми из листа и сварку — болтовыми соединениями.

Конструктивно косилка представляет собой четырехколесную тележку; в пи-ноли вертикально установленной на ней дрели закрепляется крыльчатка-нож. Включается двигатель — и острозаточенный «пропеллер» срезает траву, оставляя ость высотой не более двух-трех сантиметров.

Основание тележки (платформа) — это дюралюминиевая (толщиной 5 мм) или же фанерная (толщиной 15 мм) пластина с вырезами под колеса и с привернутыми передней и задней осями. Диаметры осей должны соответствовать отверстиям в колесах от детской коляски или трехколесного велосипеда.

На оси симметрии платформы прорезается круглое отверстие . под конус дрели. Сам же инструмент закрепляется на платформе с помощью хомута, корпус которого выточен на токарном станке из стали, а зажимные ушки приварены к нему. По тем же размерам можно сделать хомут и из листовой стали толщиной 2 мм.

Нож косилки вырезается из стальной полосы толщиной 1,5 мм. Одна из его сторон затачивается под утлом 30°, а другая отгибается, как показано на рисунке. Для стыковки ножа с дрелью вам понадобятся фланец и шайба, их можно выточить на токарном станке. Соединяются нож, фланец и шайба винтами М6 с потайной головкой. После сборки винты раскерниваются Можно обойтись и без токарных работ, зажав нож в шпильке между двумя гайками и шайбами.

Рукоятка косилки сварена из стальных труб Ø20-22 мм и стальной пластины с габаритами 10Х30Х90 мм Между трубой-рукояткой и трубой-штангой вварена стальная коробка — на ней располагаются электрический разъем и тумблер включения двигателя. Штанга закрепляется на платформе через сектор: такая конструкция позволяет изменять ее угол по отношению к платформе.

И последнее, что нужно сделать, — установить ограждение ножа. Оно выгибается из стальной или дюралюминиевой полосы и закрепляется на платформе с помощью нескольких стальных уголков, и пятимиллиметровых болтов с гайками.

После предварительной сборки и опробования косилки агрегат разбирается, окрашивается и собирается вновь. На нем монтируется электроразъем, тумблер, на поперечину, рычага натягиваются рукоятки от велосипедного руля — и с косилкой можно выходить на газон. При скашивании травы внимательно следите за тем, чтобы электропровод не попал под нож.

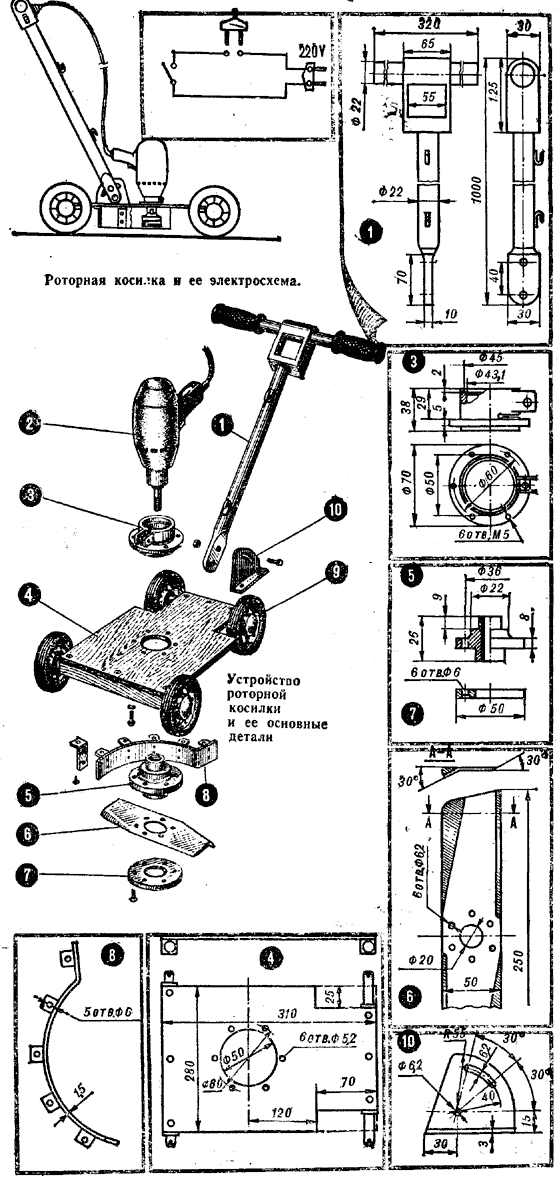

Устройство роторной косилки и ее основные детали: 1 — рукоятка, 2 — электродрель, 3 — хомут, 4 — платформа, 5 — фланец, 6 — нож, 7 — шайба, 8 — ограждение ножа, 9 — колесо, 10 — регулировочный сектор.

Чертежи для печати

Источник: "Моделист-Конструктор" 1981, №2
