СНОВА «МАЛЫШ»

Его испытывали в Златоусте несколько лет назад. Необычной конструкции самолет по имени «Малыш», построенный ребятами со станции юных техников. Самолет с двигателем всего лишь в 30 л. с. Строили самолет школьники, а главным его конструктором и летчиком-испытателем был Лев Александрович Комаров — инструктор по авиамоделизму и планеризму, человек незаурядных творческих способностей.

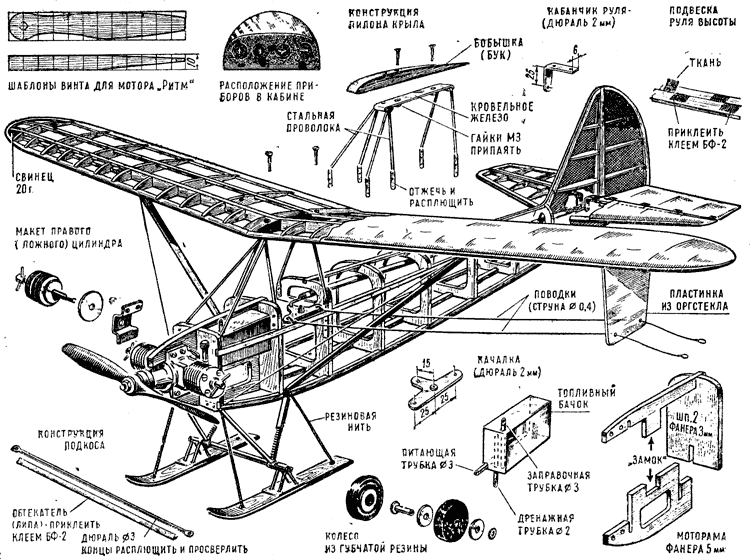

Впервые о «Малыше» рассказал читателям альманах «ЮМК» — предшественник нашего журнале. Теперь (в ответ на многочисленные просьбы читателей) чертежи и описание этого самолета, значительно дополненные, публикуются снова, а также его модели.

«Малыш» — одноместный моноплан, предназначенный для спортивно-тренировочных полетов в пределах радиуса 100 км от аэродрома. По схеме — подносный высокоплан; конструкция самолета — цельнодеревянная; обшивка — полотно и тонкая фанера. Склейка всех деревянных деталей произведена казеиновым клеем. У самолета нет сложных механических узлов, все его детали предельно просты.

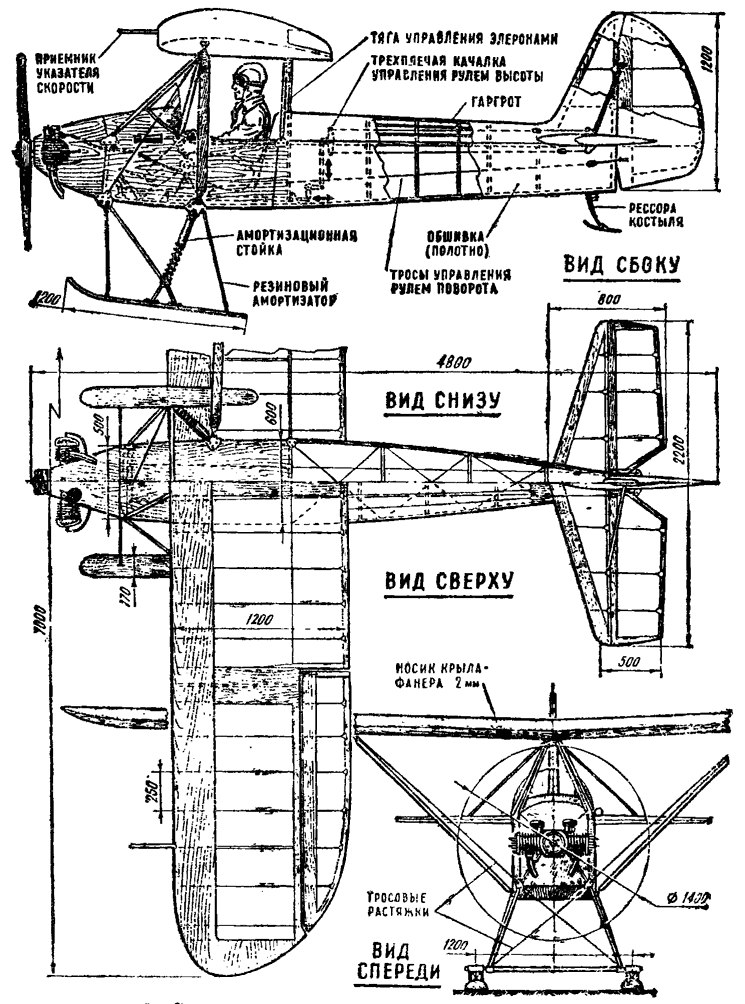

ФЮЗЕЛЯЖ — ферменно-расчалочный (рис. 1). Вся его носовая часть, до кабины летчика включительно, обшита фанерой толщиной 2 мм. За кабиной раскосы фюзеляже усилены проволочными расчалками. Поверх образовавшейся таким образом пространственной фермы укреплен гаргрот полукруглого сечения, состоящий из фанерных рамок и сосновых стрингеров. Обшивка части фюзеляжа, расположенной за кабиной, полотняная. Исключение составляет корма фюзеляжа, где крепится оперение: она зашита фанерой толщиной 1,5 мм.

Размеры кабины были выбраны теми же, как у учебного планера. Сиденье летчика взято со списанного самолета ЯК-18.

В кабине установлены указатель скорости, указатель высоты, указатель поворота, вариометр (рис. 2). На полу кабины размещены обычная ручка управления и педали. Проводка от рычагов управления к рулям — тросовая, а к элеронам — смешанная. Управление двигателем находится в кабине слева. Под рукой расположены рычаги управления дроссельной заслонкой и жиклерами, рядом с ними — выключатель зажигания, а чуть впереди — ручке пускового магнето. Справа размещена груша топливного насоса, около сиденья летчика расположен бензиновый бак на 10 л, сделанный из жести толщиной 0,15 мм. Спереди фюзеляжа укреплена противопожарная перегородка. Моторная рема — М-образная, сварена из стальных труб 18X16 мм. Узлы, которыми моторама соединена с фюзеляжем, являются одновременно и деталями крепления передних стоек шасси и передних стоек крыльевого пилона. Детали крепления мотора регулируются по длине, благодаря чему можно производить в небольших пределах смещение оси тяги воздушного винта. В местах соединения двигателя с моторамой вмонтированы резиновые демпфирующие шайбы, поэтому вибрация от работы двигателя почти не передается на фюзеляж.

ШАССИ у «Малыша» — лыжное. По схеме оно такое же, как у самолета ПО-2, и состоит из стальных труб, расчаленных стальным тросом. Задняя стойка шасси имеет пружинную амортизацию с гасителем колебаний.

ХВОСТОВОЙ КОСТЫЛЬ — рессорного типа, снабжен маленькой лыжей, управляется от педалей совместно с рулем направления. Наиболее ответственные металлические узлы «Малыша» выполнены из стали. После сварки все эти детали были подвергнуты термообработке и обработке пескоструйным аппаратом.

КРЫЛО — разъемное в центре, имеет постоянную по размаху ширину и плавные концевые закругления. Профиль крыла «Кларк-V», с относительной толщиной 11,7. Всему крылу придана небольшая отрицательная закрутка. Концевые нервюры закручены относительно центральной на 2°. Конструкция крыла — однолонжеронная.

ЛОНЖЕРОН — коробчатого сечения. Полки лонжерона — сосновые, выклеены из реек, стенки — фанера толщиной 1 мм. Места лонжерона, где размещены узлы крепления, усилены бобышками и фанерными накладками. Внутри лонжерона вклеены диафрагмы из тонких реек, что гарантирует устойчивость стенок. Для получения третьей точки крепления крыла к фюзеляжу и для навески элеронов имеется легкий вспомогательный лонжерон П-образного сечения.

НЕРВЮРЫ с облегчающими отверстиями выполнены из фанеры толщиной 1 мм с двусторонней окантовкой сосновыми рейками сечением 4X5 мм. Носок крыла до переднего коробчатого лонжерона зашит фанерой толщиной 1 мм. Этот носок совместно с лонжероном образует V-образную фанерную трубу, которая воспринимает на себя основную часть крутящего момента. В трех участках каждого полукрыла между нервюрами имеются дополнительные усиления фанерной обшивки. Кроме того, для большей жесткости крыла в четырех нервюрах вмонтированы рамные распорки. Эти распорки соединяются с основным и вспомогательным лонжеронами на болтах и клею. Крыло крепится к верхней части фюзеляжа посредством пилона, состоящего из стальных труб. В нижней части фюзеляжа крыло укреплено на подкосе и расчалено проволокой с тендером натяжения. Подкос крыла металлический, регулируется по длине. Предусмотрена возможность регулировки угла установки крыла на фюзеляже, угла поперечного V и положения крыла вдоль по фюзеляжу в пределах 100 мм (в сторону передней центровки).

ХВОСТОВОЕ ОПЕРЕНИЕ — нормальной схемы, подносное. Профиль как вертикального, так и горизонтального оперения, симметричный, с относительной толщиной 8%. Стабилизатор — неразъемный. Носки стабилизатора, киля, рулей высоты, направления и элеронов зашиты фанерой. У рулей и у элеронов аэродинамическая и весовая компенсации отсутствуют.

КИЛЬ выполнен заодно с кормовой частью фюзеляжа, благодаря чему образовался жесткий пирамидальный лонжерон, с которым посредством верхних подкосов соединяется стабилизатор. Крепление стабилизатора к фюзеляжу допускает предполетную регулировку угла установки стабилизатора.

На «Малыше» применен двигатель ЛК-2 собственной конструкции. Это двухцилиндровый, двухтактный «боксер» с горизонтальным расположением цилиндров, работающих попеременно. За один оборот коленчатого вала двигателя происходит два рабочих хода. Рабочий объем цилиндров — 700 см3, степень сжатия — 7. При изготовлении двигателя использованы некоторые готовые детали от наших современных мотоциклов и тракторов. Двигатель максимально облегчен, требования к нему были, как и ко всякому авиационному.

Основные технические данные самолета «Малыш» следующие: размах крыла — 6,9 м; длина — 4,75 м; площадь — 8 м2; хорда крыла в центре — 1,2 м; размах стабилизатора — 2,3 м; площадь горизонтального оперения — 1,53 м2 (включая руль высоты); площадь руля высоты — 0,88 м2; угол установки крыла к оси фюзеляжа — 3 м2; площадь элерона — 0,52 м2, углы отклонения элеронов: вверх — 30°, вниз — 30°; угол поперечного V крыла — 1° (на каждую сторону); угол установки стабилизатора к оси фюзеляжа — 0° (может регулироваться в пределах от — 2° до +3°; углы отклонения руля высоты: вверх — 34°, вниз — 30°; площадь вертикального оперения — 0,64 м2 (включая руль направления); площадь руля направления — 0,54 м2; углы отклонения руля направления — по 30° влево и вправо; вес пустого самолета — 110,25 кг; взлетный вес — 200 кг; нагрузка на крыло — 25 кг/м2; нагрузке на мощность — 6,7 кг/л, с.; центровка — 33...35% по хорде; длина разбега на лыжах до 50...120 м; скорость при отрыве от земли — 65 км/час; скорость при наборе высоты — 90 км/час; максимальная скорость — 110 км/час; посадочная скорость — 55... 60 км/час; наибольшая допустимая скорость пикирования — 160 км/час.

Вес отдельных частей: фюзеляж с несъемным оборудованием — 27 кг; шасси с лыжами в сборе — 10,5 кг; руль направления — 1,8 кг; горизонтальное оперение — 5,75 кг; крыло с элеронами — 28 кг; подкосы с узлами крепления крыла — 5 кг; двигатель с воздушным винтом — 32,2 кг.





Чертежи для печати

Источник: "Моделист-Конструктор" 1969, №10
