ПЛОТИК ЯХТСМЕНА

Пионерское лето в разгаре. Как хорошо в солнечный день на воде! Вот бы построить плотик, да еще с парусом, и под свежим ветерком пройтись на пруду или речке. Что ж, это желание совсем нетрудно осуществить. Вот чертежи простого непотопляемого плотика, пригодного и для рыбалки и для «морского боя».

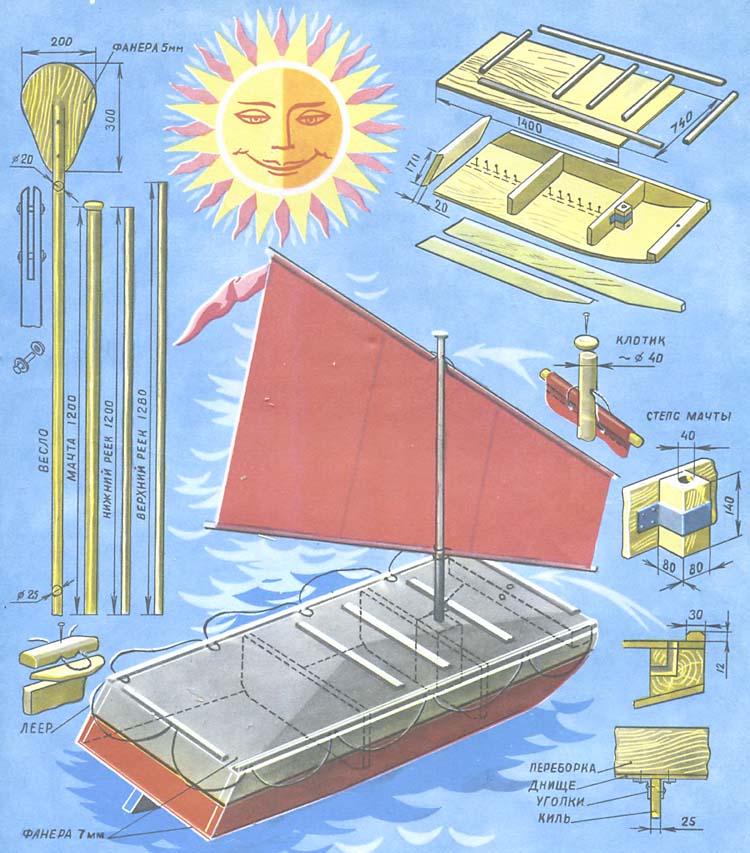

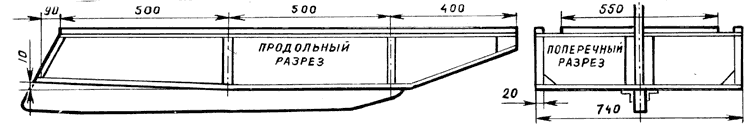

Ознакомьтесь с чертежом-рисунком плотика на 1-й стр. вкладки и по списку-спецификации подготовьте детали. Инструменты, необходимые для изготовления плотика: пила, топор, рубанок, молоток, отвертка, коловорот с перками; для кройки и шитья паруса - ножницы, игла. Для покраски плотика потребуется щетинная кисть среднего размера.

Прежде всего займитесь изготовлением форштевня, бортов, шпангоутов (они же переборки) и транца. Конечно, все детали надо прострогать, доски опилить в соответствии с размерами. Не забудьте в форштевне просверлить сквозное отверстие для удаления попавшей внутрь плотика воды.

Перед сборкой корпуса прикрепите шурупами к носовой переборке стеле - брус с отверстием 40 мм, в которое будет вставляться нижний конец мачты - шпор. Чтобы степс не расщепился, охватите его скобой, согнутой из железной полосы и прикрепленной к переборке четырьмя шурупами.

Следующий этап. На ровной площадке прикрепим к бортам шурупами длиной 50-60 мм форштевень, транец и переборки. Перед закреплением торцы деталей набора корпуса, прикрепляемые к борту, надо промазать водоупорным клеем или масляной краской.

Теперь укрепим днище. Сначала надо промазать водоупорным клеем или масляной краской переборки, борта, форштевень и транец в местах их соприкосновения с днищем и аккуратно, чтобы не было щелей и зазоров между днищем и набором плотика, притянуть днище шурупами длиной 25 - 40 мм, через каждые 80-100 мм.

Киль крепят посередине (по диаметральной пинии изнутри), а затем для большей прочности еще и снаружи двумя длинными шурупами на переборках и металлическими уголками, как показано на вкладке. Перевернув плотик на днище, надо тщательно покрасить весь его корпус изнутри, особенно места соединения. Если обнаружите где-нибудь неплотное соединение днища с бортами, переборками, форштевнем и транцем, тщательно устраните дефект: подтяните шурупы и еще рал окрасьте стык.

Сразу же после окраски корпуса закрепите планки на верхней стороне палубы шурупами изнутри и нижнюю сторону покройте масляной краской. Не забудьте покрасить ту их сторону, которая примыкает к палубе. Пока сохнет краска, можно делать мачту, планшир, кормовое весло-руль и шить парус. Его надо скроить из трех полотнищ, швы сделать двойными и обязательно вертикальными, как показано на вкладке, кромки загнуть и прострочить. На углах для крепости с обеих сторон надо настрочить уголки из материи.

Убедившись, что краска высохла, можно крепить палубу к корпусу. Перед этим соединяемые части снова покройте водоупорным клеем или масляной краской. Не забудьте сделать в палубе отверстия для мачты и стока воды через форштевень и вырежьте пробку. По контуру палубы по бортам, в носу и корме закрепите планшир, в нем надо сделать углубления для леера - троса, за который можно держаться, находясь в воде. Лопасть весла выпиливается из фанеры толщиной 5 мм и 3 шурупами крепится к веслу. На мачте поставьте клотик - кружок, выпиленный из фанеры. На борту закрепите утку-планку для крепления шкота.

Плотик готов, но еще не покрашен. Днище, киль и ватерлинию рекомендуем покрыть красной краской, борт и палубу - белилами.

В. КУРДЕНКОВ. преподаватель, Ленинград

СПЕЦИФИКАЦИЯ

19

Клотик, диаметр 30

1

Фанера

18

Утка

1

Сосна

17

Кормовое весло-руль, размеры по чертежу

1

Фанера, сосна

16

Парус размером по чертежу

1

Бязь, полотно

15

Реек верхний, диаметр 15, длина 1200

1

Сосна, ель

14

Реек нижний, диаметр 20, длина 1200

1

Сосна, ель

13

Мачта, диаметр 40 (нижний конец), диаметр 25 (верхний конец), длина 1200

1

Сосна, ель

12

Леер диаметром 10-15, длина 5000

1

Пеньковый трос

11

Палубные рейки 25x25X600

5

Сосновая рейка

10

Планшир бортовой 25X50x1500

2

Сосновая рейка

9

Скоба для степса 1X100X400

1

Железо кровельное

8

Степс-мачты 100X100X250

1

Дубовый или березовый брусок

7

Киль-плавник 25X75x1200

1

Дуб, береза

6

Палуба 7X750X1400

1

Фанера 5 - 7 мм

5

Днище 7X750X1500

1

Фанера 7 мм

4

Транец-корма 25X300X700

1

Сосна

3

Шпангоуты-переборки 25x250x70

2

Сосна

2

Борта 25X250X1500

2

Сосна, очертания по чертежу

1

Форштевень 50x60X700

1

Сосновый брусок

№ детали

Наименование детали, размеры по чертежу (в мм)

Количество, шт.

Материал







Источник: "Моделист-Конструктор" 1968, №7
Scan: Владимир Петрушенко
