МОДЕЛЬ-КОПИЯ КОСМИЧЕСКОГО КОРАБЛЯ "ВОСТОК"

Наташи Курастиковой
(Московская область)

Модель космического корабля «Восток» построена Наташей Курастиковой в кружке ракетного моделизма станции юных техников г. Электростали. Выступая с ней на 1-х Всесоюзных соревнованиях ракетомоделистов, Наташа заняла первое место (время полета модели — 1 мин. 32 сек.).

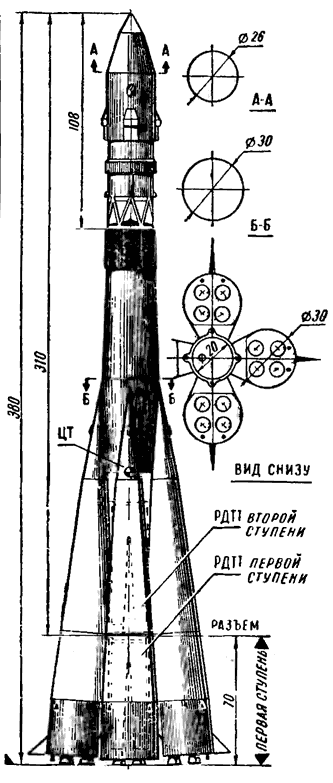

Копия легендарного «Востока» выполнена в двухступенчатом варианте в масштабе 1:100 и состоит из верхней и нижней частей. В нижнюю входят центральный корпус переменного сечения и боковые ускорители. Первый склеен из двух слоев чертежной бумаги. В хвостовой части его при помощи бумажных обойм крепятся двигатели.

Боковые ускорители не имеют двигателей, а лишь имитируют их. Они склеены из двух слоев чертежной бумаги, в нижнюю часть их вместо двигателей вклеиваются донышки из фанеры, к которым приклеиваются имитирующие сопла. Головки ускорителей и стабилизаторы изготовлены из бальзы. Ускорители приклеиваются к центральному корпусу эмалитом.

Верхняя часть склеена из чертежной бумаги. Боковые двигатели управления сделаны из липы. Головка-обтекатель выточена из березы на токарном станке, для центровки загружена свинцом и вклеена эмалитом в корпус. Все наружные детали «космического корабля» изготовлены из липы.

Верхняя и нижняя части соединяются между собой бобышкой из липы, вклеенной в верхнюю часть. И к ней же крепится парашют диаметром 500 мм из микалентной бумаги.

Парашют укладывается в нижней части корпуса, которая соединена резинкой с верхней частью. Готовая модель пять раз покрыта эмалитом, после каждого покрытия обрабатывается наждачной бумагой. Вся модель окрашена в белый цвет нитрокраской, слова «Восток», «СССР» и детали, имитирующие сопла, — в красный. Вес модели без двигателей — 95 г. Двигатели — стандартные (на основе гильзы 12-го калибра).

Центр тяжести модели (с двигателями) находится на расстоянии 180 мм от нижнего среза сопел.

При конструировании модели особое внимание надо обратить на расположение центра тяжести. Для устойчивого полета модели необходимо, чтобы он находился выше центра давления. Его можно легко найти, вырезав контур ракеты из картона, фанеры, целлулоида и определив центр тяжести этой плоской фигуры. Эта точка и будет центром давления модели.





Источник: "Моделист-Конструктор" 1968, №11
Scan: Владимир Петрушенко
