ИЗ КОНСЕРВНЫХ БАНОК

Пустую консервную банку мы обычно не задумываясь выбрасываем в мусорный ящик. Но, как считают наши читатели, из этих на первый взгляд бесполезных жестянок можно изготовить немало различных приспособлений, которые смогут пригодиться на даче, в мастерской, да и просто в быту. Впрочем, предоставим слово самим авторам.

ТЕРКА

Это нехитрое устройство состоит из двух банок, вставленных одна в одну. Внутренняя банка — из-под зеленого горошка, внешняя — от рыбы минтая. Возможны, конечно, и другие варианты, лишь бы обе детали хорошо входили друг в друга. Внешнюю банку — корпус — я закрепил на деревянной подставке шурупами и проделал в ней окно. В цилиндрической поверхности внутренней скобой пробил изнутри отверстия, а по краям получившейся терки-ротора из медной проволоки Ø3-4 мм напаял два обода для центровки. Приклепал ручку — и терка готова! Кстати, позже я сделал еще несколько внутренних роторов, отличающихся диаметром или формой пробитых отверстий — для различных видов овощей и фруктов.

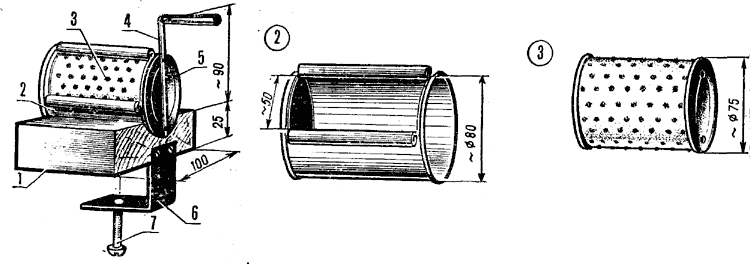

Терка: 1 — подставка-основание, 2 — корпус, 3 — терка-ротор, 4 — ручка, 5 — обод из проволоки, 6 — уголок, 7 — крепежный винт М5.

КРЫШКА-КОЛПАК

Плоскую металлическую банку (например, из-под сельди) удобно использовать в качестве колпака, закрывающего сковороду во время приготовления пищи (например, в загородных условиях). Это обеспечивает более экономное использование тепла, способствует увеличению ассортимента блюд, приготовляемых в такой мини-духовке.

А изготовить крышку-колпак несложно. Надо лишь сделать вырез под ручку сковороды, пробить 10-12 отверстий Ø 6-8 мм для выхода пара и прикрепить верхнюю ручку.

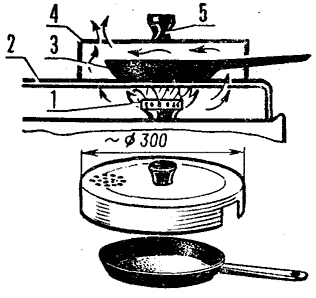

Крышка-колпак: 1 — конфорка плиты, 2 — решетка плиты, 3 — сковорода, 4 — крышка, 5 — ручка. Стрелками показано направление движения горячего воздуха.

А, ТИТОВ, г. Ярославль

КАССЕТА ДЛЯ ДЕТАЛЕЙ

В этом приспособлении я храню винты, гайки, шурупы, гвозди, мелкие детали. В отличие от уже опубликованной в журнале подобной конструкции, мой «банк» крепежа переносной, что более удобно.

Устройство кассеты показано на рисунке. Если вместо ручки установить сверху тоже винт М5, то можно будет ставить кассеты друг на друга. А чтобы они держались прочно, в основании следует сделать углубление Ø46 мм и глубиной около 3 мм.

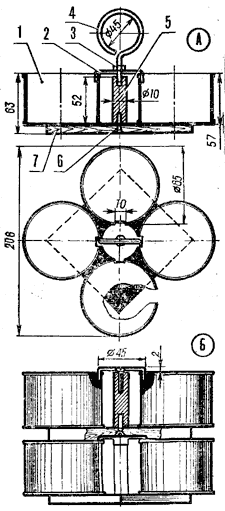

Кассета для деталей (А — одиночная, Б — многоярусная): 1 — банка (4 шт.), 2 — стяжка, 3 — гайка М5, 4 — ручка (проволока Ø 5 мм), 5 — стойка, 6 — винт М5Х8, 7 — основание.

А. БОРОЗНЯК, г. Ярославль



Источник: "Моделист-Конструктор" 1988, №4
