ВОЛОЧИЛЬНЫЙ СТАН НА СТОЛЕ

Вы никогда не пытались выгибать из металла профили типа «уголок» или «швеллер»? Если пробовали, то, наверное, знаете, как это трудно, особенно если профиль длинномерный. Нехитрый волочильный стан, сделанный мною, позволяет протягивать разнообразные фасонные профили из металла толщиной до одного миллиметра практически любой длины. В дело идут пластичные металлы - стали марок 3 и «нержавейка», алюминиевые сплавы и латунь.

Главный узел стана - разборная фильера из материала Ст. 45. Хорошо воспользоваться для этой цели державками старых токарных резцов. Последовательность технологических операций следующая: черновая обработка, подгонка, шлифовка, полировка и закалка.

Основание стана - двухметровый кусок швеллера сечением 50X100 мм. С одной из его сторон закрепляются фильеры, а с противоположной - располагается элементарный ворот - вал со стальными щечками, между которыми наматывается трос. На вал насаживается рычаг с рукояткой. Один из концов троса закрепляется на валу, а другой соединяется с зажимом. Зажим, в свою очередь, стягивает полосу металла, пропущенную сквозь фильеру.

Несколько рекомендаций по технологии волочения. Перед работой металлическая полоса смазывается масляно-графитовой смазкой, а затем заправляется в фильеру. При этом начальный участок профиля необходимо выгнуть с помощью молотка, тисков и пассатижей.

На таком приспособлении можно получать швеллеры с высотой полок до 15 мм и шириной от 15 до 50 мм, а «уголки» - с полками до 20 мм. Хочется предупредить, что стан «выдает» продукцию, несколько скрученную вокруг продольной оси, но недостаток этот легко исправить ручной рихтовкой.

Замечу, что на качество профиля в значительной степени влияет чистота обработки ручья, то есть внутренней поверхности фильеры. Немалое значение имеет и качество переходов - они должны быть достаточно плавными. Просвет фильеры необходимо сделать на 10-20% больше сечения протягиваемого металла. Стальные заготовки-полосы перед волочением лучше всего отжечь. Ширина полосы подбирается экспериментально, для чего через фильеру пропускается кусок картона. Если полоска узка, то ширина полок будет неравномерной, в противном же случае боковые кромки картонки будут сплющиваться.

Остается пожелать самодельщикам, решившим последовать моему опыту, заменить ворот на цепной привод - на вал насадить звездочку, а трос заменить цепью, при этом существенно возрастет качество изготавливаемых профилей.

В. ЖЕСТОВ, слесарь, г. Иркутск

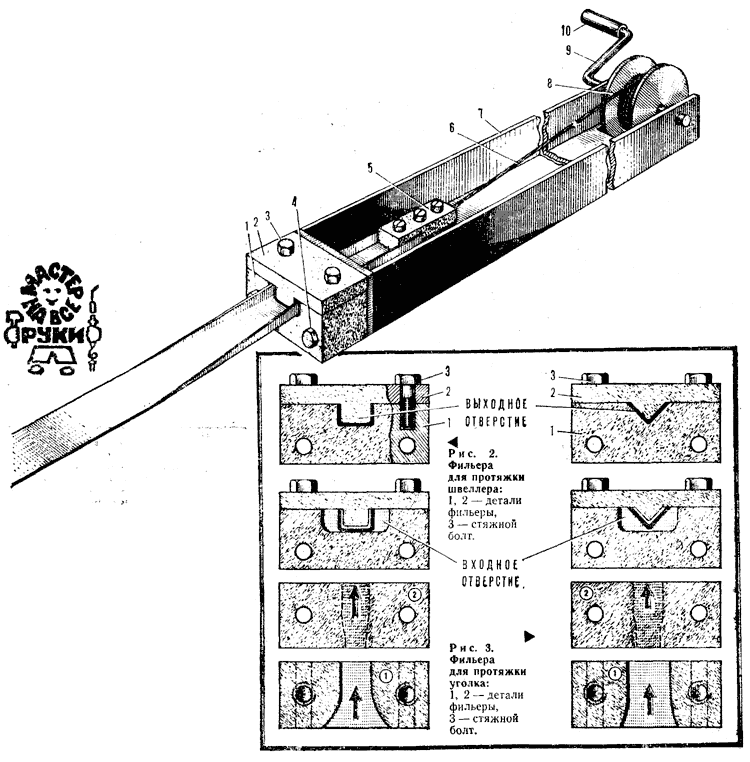

Рис. 1. Волочильный стан: 1, 2 - детали фильеры, 3 - болт, 4 - болт крепления фильеры к основанию, 5 - зажим, 6 - трос, 7 - основание, 8 - щеки, 9 - вал, 10 - рукоятка.
