РЕЛЕ ВРЕМЕНИ ЗА ПОЛЧАСА

Всего 30 минут займет сборка простого и надежного реле времени, которое в заданный момент (в интервале 1-11 ч) включит или выключит любой домашний электроприбор мощностью до 0,5 кВт.

Устройство выполнено на базе обычного механического будильника, например «Янтарь», «Севани», «Луч», в пластмассовом корпусе которого устанавливают нехитрое приспособление, состоящее из двух неоновых ламп ТН-0,3, пары резисторов ВС-0,25 или МЛТ-0,5, микропереключателя МП-1, гнезд под стандартную вилку и предохранителя.

Принцип действия реле времени несложен. Свернутая в спираль плоская пружина звонка будильника, разматываясь, выходит за пределы часового механизма, пока не упрется в чашечку звонка. Это обстоятельство и позволяет легко превратить часы-будильник в реле времени — достаточно снять чашечку звонка, а на ее место установить микропереключатель. Теперь пружина будильника, высвобождая запасенную энергию, внешним витком упрется не в чашечку звонка, а нажмет на «пуговку» микропереключателя, который, в свою очередь, замкнет цепь питания внешнего устройства — магнитофона, радиоприемника, светильника, электромармита (безопасная электроплитка с температурой рабочей поверхности не более 95°).

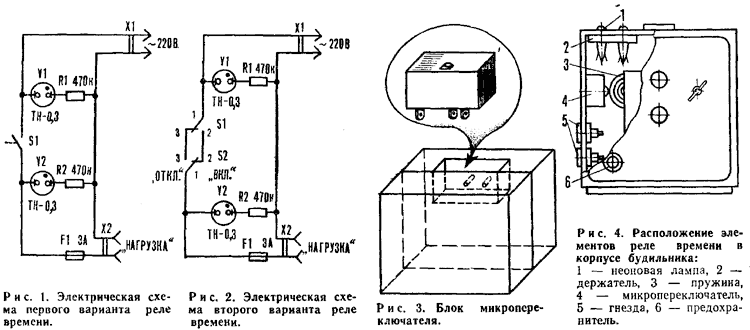

Неоновая лампа V1 (рис. 1) сигнализирует о подключении устройства к сети, a V2 указывает на наличие напряжения на гнездах Х2. Резисторы R1, R2 ограничивают ток через V1 и V2. S1 — микропереключатель, срабатывающий от пружины будильника. Предохранитель F1 защищает устройство от возможного короткого замыкания.

Сигнальную стрелку устанавливают на нужное время, заводят часы и будильник, вилку X1 включают в сеть и подсоединяют нагрузку. В заданный момент сработает будильник часов, и пружина звонка замкнет контакт S1: загорится лампа V2, и напряжение сети поступит на нагрузку.

Добавив тумблер S2 (рис. 2), можно устанавливать два режима работы устройства: «включение нагрузки» и «отключение нагрузки». В первом случае оно работает аналогично предыдущему. При переключении S2 цепь питания нагрузки замыкается, и в заданное время микропереключатель S1 ее размыкает.

Смонтировать элементы реле времени в корпусе часов нетрудно. Потребуются лишь нож, сверло, надфиль, клей, карандашные ластики и напильник. От качества работы зависят «товарный» вид устройства и надежность его работы.

Микропереключатель и «неонки» крепят с помощью карандашных ластиков (рис. 3). В одном из них остро заточенным ножом вырежьте паз по размерам микропереключателя, чтобы после его установки выглядывала только «пуговка», а в заготовке проколите шилом отверстия для проводов.

Затем закрепите микропереключатель с помощью второго ластика, приклеив его к боковой поверхности первого со стороны выемки. Для этого подойдет клей БФ, «Суперцемент» или подобный. После того как он высохнет, обрежьте склеенный блок по ширине и высоте. Последнюю устанавливают в зависимости от расстояния внешнего витка раскрученной пружины до стенки корпуса часов. Измерьте его, предварительно сжав пружину на 1 — 3 витка, обеспечив тем самым необходимое усилие, с которым а дальнейшем она будет давить на «пуговку», и приклейте ластики с микропереключателем к корпусу часов.

Третий ластик пойдет на изготовление держателя неоновых ламп. Сделайте в нем два отверстия на 1-2 мм меньше диаметра стеклянных баллонов «неонок» и, установив держатель в верхней части корпуса, просверлите еще два отверстия. Чтобы не повредить пластмассовый корпус, работу эту надо выполнять осторожно, наметив вначале будущие отверстия шилом; затем сверлят промежуточные отверстия Ø1-2,5 мм. До нужного размера их доводят сверлом соответствующего диаметра либо ножом. Круглым надфилем уберите неровности. Поверхность ластика с отверстиями смажьте клеем, вставьте в них неоновые лампы и закрепите на корпусе часов.

В последнюю очередь установите гнезда и держатель предохранителя, просверлив под них в намеченных местах корпуса необходимые отверстия (рис. 4). Под держателем предохранителя в крышке или в корпусе сделайте надфилем паз для сетевого провода.

Переключатель S2 (см. рис. 2) можно разместить сверху корпуса справа от штатной кнопки отключения звонка будильника либо внизу на правой стенке корпуса, напротив гнезд. Однако в этом случае возрастет риск повреждения маятника часов.

Теперь приступайте к монтажу. Все соединения выполните изолированным проводом, тщательно проверяя надежность паек и соединений.

А. КАБАНОВ





Источник: "Моделист-Конструктор" 1984, №8
