ПЕРВЫЕ ПРОЕКТЫ

Танк (от англ. tank—бак, резервуар; первоначально такое название было дано англичанами в целях маскировки при транспортировке танков по железной дороге) — это боевая машина высокой проходимости, сочетающая в себе огневую мощь, броневую защиту, маневренность и ударную сипу. Современные танки представляют собой мощные боевые машины массой в несколько десятков тонн, вооруженные пушкой калибра 105...125 мм и несколькими пулеметами, имеющие толщину брони до 200 мм (в некоторых случаях и выше). Они способны развивать по дорогам скорость до 60 км/ч, передвигаться в условиях полного бездорожья, преодолевать различные препятствия и водные преграды.

Прежде чем приобрести эти высокие боевые и технические качества, танки прошли сложный путь развития от тихоходных, неповоротливых и малонадежных конструкций до современных грозных боевых машин. Появление первых из них имело, в свою очередь, весьма длинную и сложную предысторию. Уже в том виде, в каком танк впервые вышел на поля сражений в 1916 году, он представлял собой качественно совершенно новое боевое средство. О предшественниках или прототипах танка можно говорить весьма условно—в той мере, в какой отдельные свойства, характерные для танка, были присущи тем или инь.м средствам борьбы и видам вооружения на протяжении многовековой истории развития военного искусства. Лишь к началу XX века окончательно сложились основные условия для появления грозной боевой машины: компактный экономичный двигатель; движитель значительно более высокой проходимости, чем колесный; наконец, прочная броневая защита.

Появление танкового мотора стало возможным тогда, когда уже был накоплен достаточный опыт строительства и применения автомобильных двигателей внутреннего сгорания.

Прообраз современного гусеничного движителя впервые был создан в 1713 году Д'Эрманом. Проект, получивший положительный отзыв французской академии, представлял собой тележку для тяжелых грузов, перекатывающуюся на бесконечных лентах из деревянных катков, концы которых шарнирно соединены планками. Годом создания гусеничного движителя можно считать 1818-й, когда француз Дюбоше получил привилегию на способ устройства экипажей с подвижными рельсовыми путями. В последующие годы развитие идеи Дюбоше и применение движителя его конструкции как для военных, так и для гражданских целей шло чрезвычайно быстро. В 1821 году англичанин Джон Ричард Бэрри получил патент на изобретение бесконечных цепей, намотанных на два задних колеса повозки, по одной с каждой стороны. Первая паровая гусеничная машина английского изобретателя Джона Гиткота получила патент в 1832 году и использовалась в течение двух лет на разработке болотистых земель в Ланкашире. В 1837 году проект экипажа с подвижными колеями, который содержал в себе все основные элементы гусеничного движителя, был запатентован в России штабс-капитаном Д. Загряжским.

Гусеничная паровая машина, предназначенная для военных целей, была предложена французом Эдуардом Буйеном в 1874 году в его проекте бронированного вооруженного поезда, катящегося по подвижным повертывающимся рельсам. Проект предусматривал защиту толстой броней, экипаж 200 человек и вооружение — 12 пушек и 4 митральезы. По расчетам изобретателя, такой поезд должен был двигаться по любой местности со скоростью до 10 км/ч при мощности двигателя всего в 20—40 л. с. Естественно, что столь высокие динамические качества машины Буйена не могли быть практически осуществлены.

Вполне современные металлические гусеничные цепи получили широкое распространение на американских тракторах “Ломбард” лишь в 1904 году.

Танковая броня также имеет свою предысторию. Бронирование сухопутных повозок стало применяться значительно позднее бронирования морских и речных. Броненосный флот, как известно, зародился и был опробован в бою в 1855 году во время Крымской войны. Чрезмерное возрастание массы судов при применении железной брони заставило перейти к стали. Этому способствовали и успехи металлургической промышленности. Первые стальные плиты были испытаны в 1875 году. В 1877 году фирма Шнейдер-Крезо изготовила броню из мягкой литой стали. В 1892 году Крупп получил броню из легированной стали. Годом возникновения танковой брони можно считать 1900-й, когда впервые во время англо-бурской войны полковник английской армии Темплер предложил бронировать повозки, предназначавшиеся для транспортировки английских частей с южного побережья Африки в глубь материка. Три повозки, паровой автомобиль-тягач и два 150-мм артиллерийских орудия составляли безрельсовый блиндированный поезд, который был защищен листовой 6,3-мм хро-моникелевой сталью, не пробивавшейся пулями маузеровских ружей даже на расстоянии 6 м.

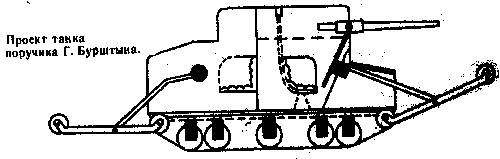

Первый проект вездеходной бронированной боевой машины был разработан капитаном французской армии Левассером в 1903 году, но осуществлен не был. Проект колесно-гусеничного танка был представлен в 1913 году австрийскому военному министерству поручиком Г. Бурштыном. На проекте была наложена резолюция “человек сошел с ума”, и идеи изобретателя не были претворены в жизнь.



Первый в мире проект сверхтяжелого танка разработал в 1911 году сын знаменитого русского химика Д. И. Менделеева инженер Василий Дмитриевич Менделеев. В 1908—1916 годах он работал конструктором на судостроительных заводах, руководил разработкой проектов подводных лодок и минных заграждений.

К главным конструктивным особенностям его танка можно отнести: поворот броневой маски пушки при помощи электрического сервопривода; опускание корпуса машины на грунт во время ведения огня; подачу снарядов к пушке при помощи тележки с пневматическим подъемником; противоснарядное дифференцированное бронирование (100—150 мм); четыре дублирующих поста управления; пневматический сервопривод агрегатов, трансмиссии; пневматическую регулируемую подвеску, обеспечивающую изменение клиренса от максимального значения до нуля и возможность работы в двух режимах (блокированной и независимой подвески).

Тактико-техническая характеристика танка В. Д. Менделеева (проектная):Масса 173,2 т; масса брони 86,46 т; масса вооружения 10,65 т; экипаж 8 чел.; длина с пушкой 13м, длина корпуса 10 м, высота с поднятой пулеметной башенкой 4,45 м, высота с опущенной пулеметной башенкой 3,5 м, высота корпуса 2,8 м; боекомплект пушки 51 выстрел; толщина брони 150 мм .(лоб) и 100 мм (борта, корма, крыша); мощность двигателя 250 л. с.; максимальная скорость 24 км/ч; среднее удельное давление на грунт 2,5 кг/см2.

Танк предполагалось вооружить 120-мм морской пушкой, которая монтировалась в носовой части корпуса. Установленная на крыше пулеметная башенка, которая могла вращаться на 360°, поднималась наружу и опускалась внутрь также с помощью пневматического привода. Получение необходимого количества сжатого воздуха в силовом отделении обеспечивал компрессор с приводом от двигателя.

Для переброски танка по железной дороге он мог быть поставлен на железнодорожные скаты и передвигаться своим ходом. Автор проекта писал об этом:

“Приспособленность машины перемещаться вдоль железнодорожного пути существенно необходима для нее, потому что если имеющиеся понтонные и шоссейные мосты не выдерживают ее веса, то остаются еще железнодорожные, которые ее вес вполне выдерживают и габарит которых больше габаритов машины”. Любопытно отметить также, что бензиновые баки были размещены в кормовой части корпуса, в специальном отсеке под днищем, что могло существенно уменьшить опасность возникновения пожаров в танке.

Таковы вкратце некоторые интересные особенности проекта Менделеева. Они показывают, что осуществление его, с технической точки зрения, было вполне реально.

Смущает в проекте только одно: насколько необходимо было в 1911 году защищать машину столь мощной броней и вооружать столь крупнокалиберной пушкой. Вспомним: в первую мировую войну реально действовавшие танки были защищены значительно слабее, а калибр танковых пушек не превысил 75 мм, тем не менее с поставленными перед ними задачами они справлялись. По своим параметрам и внешнему виду танк Менделеева напоминает скорее подвижную огневую точку, предназначавшуюся, по-видимому, для разрушения фортификационных сооружений крепостей. Применение же его как танка вряд ли было возможным из-за крайне ограниченной проходимости.

Однако все это отнюдь не умаляет заслуг талантливого русского инженера В. Д. Менделеева. Его проект представлял собой яркую и оригинальную работу, которую отличало большое количество смелых конструктивных решений. Часть из них была реализована только в значительно более поздней практике танкостроения.

М. БАРЯТИНСКИЙ, инженер

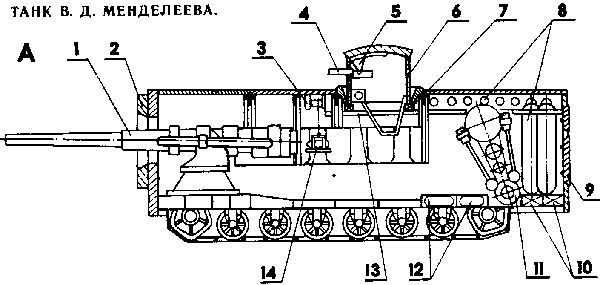

А. Продольный разрез: 1—120-мм пушка Канэ, 2—подвижная броневая маска, 3—лебедка подачи снарядов, 4 — 7,62-мм пулемет Максима, 5 — кронштейн подвески пулемета, 6 — пулеметная башенка, 7 — погон башенки, 8 — “батарея” воздушных баллонов, 9—броневая дверь, 10—аккумуляторы, 11—бортовая передача, 12—бензобаки, 13—монорельс подачи боеприпасов, 14—снарядная тележка.

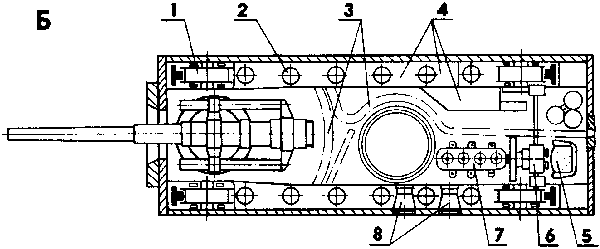

Б. Вид в плане: 1 — направляющее колесо, 2 — пневмоцилиндр подвески, 3 -- монорельс подачи боеприпасов, 4 — выгородка для размещения боекомплекта, 5 — сиденье механика-водителя, 6 — силовая передача, 7 — двигатель, 8 — вентиляторы.

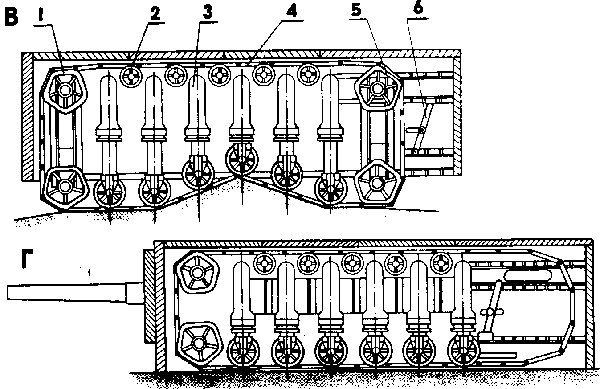

В. Разрез по отсеку подвесок: 1 — направляющее колесо, 2 — поддерживающий ролик, 3 — пневмоцилиндр подвески, 4 — гусеничная цепь, 5 — ведущее колесо, 6— рычаг натяжения гусениц.

Г. Положение танка для ведения огня из пушки (корпус опущен на грунт).



Источник: "Моделист-Конструктор" 1990, №7
OCR: mkmagazin.almanacwhf.ru
